[新品] 自动（气动）浆料取样阀ZJQF-2300G型

自动（气动）浆料取样阀ZJQF-2300G型 化学浆化机浆取样阀 材质支持定制

一、概述

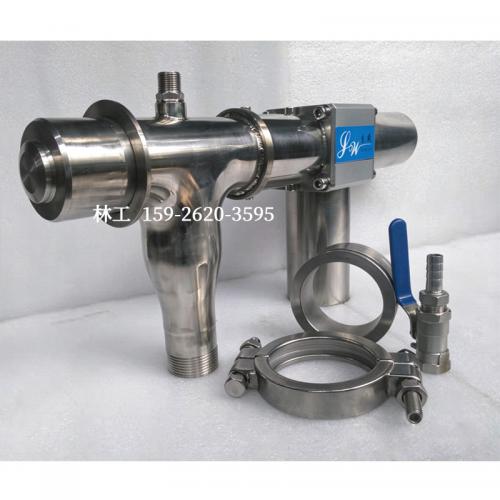

自动（气动）浆料取样阀ZJQF-2300G型用于从压力管道中手动获取具有代表性的浆样样品。它用一个气动 按钮进行控制。如果降低压缩空气压力， 这个取样器通过弹簧自动关闭。这个取样器为 MC取样浓度范围（8-16%Cs）设计，但也包含在 0% Cs 以上浓度，同时浓度范围如果在16%以上，也可以定制，可与销售林工联系确认。

取样器活塞的采用切断功能设计，也是适用于没有筛选的低浓范围内浆料的取样。同样也适用于在工艺生产上低压力要求的低压运用。

二、技术特点

▪ 用于所有浆种的多用途取样器

▪ 通过活塞切断设计，取样器适用于未经筛

分的包含木片和木结的浆料

▪ 可以应用在高的和低的压力环境里

▪ 坚固可靠的设计

▪ 因为取样器在取样时是穿过了浆管管壁周

围的水层，从浆管管道中间取样。所以取

样器所取的样品具有代表性

产品优点

▪ 可以调节取样的流量

▪ 水冲洗能保证清洁

▪ 取样器安装在短管上

▪ 非常低的维修工作-质量稳定

操作原理

取样器由气动按钮控制。气缸将取样活塞打开到取样流量的预设位置。放开气动按钮，取样完成。

取样活塞（采用切断设计）充分考虑到了没有经过筛选的含有木片和木结的浆料。

取样口的直通设计降低了堵塞的风险，并有助于取得有代表性的浆样。

取样器通过水冲洗连接很容易完成清洁。样品的流量可通过螺母（4）调节大小，

并由活塞位置标志显示。为了安全起见，在浆样出口上，须安装长 度 5 米或以内（16 英尺）的软管和 PN25 球阀。

五、安装(如图二)

(一)ZJQF-2300G型自动(气动)取样阀安装在不小于0150mm的输浆管道上。

(二)在输浆管道上开一个80mm取样阀的安装孔，把取样阀的安装颈取下，直接焊在输浆管道上。插入深入量以安装颈上的熔接定位线(圆环线)与输浆管道外壁相交为宜。

(三)安装颈熔接完毕后，先检查套在取样阀本体前端的密封垫是否完好，然后将取样阀出浆管口向下，将取样阀取样孔密封端盖的一端插入安装颈内，套上锁紧专用卡箍，用锁紧螺母锁紧即可。
