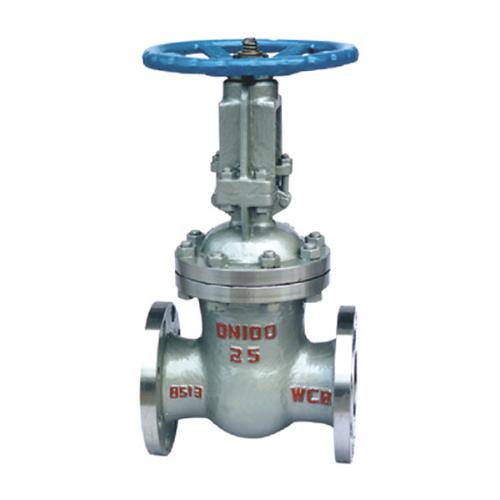

[新品] 闸阀(Z41H-16C)

一、 产品概述与型号解读

本产品为手动明杆楔式弹性闸板闸阀，型号为 Z41H-16C，是一款遵循GB/T 12234国家标准设计制造的工业管道控制阀门。该阀门以其结构坚固、密封性能稳定、操作维护便捷的特性，在石油、化工、电力、冶金、城市给排水及制药等行业的流体管路系统中得到广泛应用，主要用于实现介质的可靠截断或接通。

型号解析：

• Z：代表阀门类别为“闸阀”。

• 4：代表连接形式为“法兰连接”。

• 1：代表结构形式为“明杆刚性单闸板”或“明杆弹性单闸板”。

• H：代表密封面或阀体堆焊的材质为“硬质合金”。

• 16：代表阀门的公称压力为 PN16（即1.6MPa）。

• C：代表阀体材质为“碳钢铸件”，牌号通常为 WCB。

二、 核心设计参数与材质

• 公称通径：DN100

• 公称压力：PN16 (1.6MPa)

• 阀体材质：WCB (铸造碳钢，符合ASTM A216标准，具有良好的强度和韧性)

• 阀盖材质：WCB

• 闸板材质：WCB (表面堆焊硬质合金)

• 阀杆材质：2Cr13 不锈钢 (经调质处理，具有较高的强度、硬度和耐腐蚀性)

• 阀座密封面：堆焊司太立（Stellite）或同类硬质合金，代号 H

• 填料密封：通常采用柔性石墨编织填料或增强聚四氟乙烯（PTFE）填料，确保阀杆处的动态密封

• 适用介质：水、蒸汽、油品、天然气及无强腐蚀性的其他工业流体

• 适用温度：-29℃ ~ 425℃ (具体范围需根据实际选用的填料和垫片材料确定)

• 连接标准：法兰端符合 GB/T 9113 标准，密封面形式为突面（RF）

• 结构长度：符合 GB/T 12221 标准

• 驱动方式：手动（手轮操作）

三、 主要结构特点与优势分析

1. 优化的结构设计：采用明杆结构，阀门启闭时，阀杆随之作升降运动。这种设计使操作者能通过观察阀杆的伸出高度，直观判断阀门的开启程度，便于远程监控和操作管理。

2. 可靠的密封系统：作为阀门核心性能，本产品采用楔式弹性单闸板设计。闸板在关闭过程中，其两密封面与阀座密封面接触后，能产生微量的弹性变形，形成自紧式密封，有效补偿因温度、压力波动或轻微磨损造成的间隙，确保长期使用的密封严密性。硬质合金密封面具有出色的耐磨、耐擦伤和抗冲蚀能力。

3. 便捷的操作与维护：

   • 操作轻便：优化的阀杆螺纹设计配合推力轴承，有效降低了启闭力矩，即使在大口径高压工况下，也能通过手轮轻松操作。

   • 维护简单：填料函结构设计合理，如需更换填料，可在系统带压状态下，通过拧紧填料压盖螺栓或使用专用注入工具完成，简化了维护流程，降低了停机时间。

4. 广泛的工况适应性：得益于 WCB 材质的良好力学性能和硬质合金密封面的高硬度，该阀门能够适应从常温到高温（425℃）、从中低压到中高压（PN16）的多种复杂工况，在蒸汽、热油等介质中表现稳定。

5. 标准化的生产与检验：从铸造、热处理、机加工到装配，全程执行严格的工艺控制和质量标准。每台阀门出厂前均依据 GB/T 13927​ 标准进行壳体压力试验和密封性能试验，确保产品性能完全符合或优于国家标准要求。

四、 安装、使用与维护指南

1. 安装前准备：

   • 安装前应仔细核对阀门铭牌参数与管道设计要求是否相符。

   • 清除阀门内腔及管道内的异物、焊渣，防止损伤密封面。

   • 手动全开全关阀门数次，检查有无卡阻，确认动作灵活。

2. 安装注意事项：

   • 安装方向：本阀门为双向密封设计，对介质流向无特殊限制。但为便于操作和日后维护，建议将阀门安装在垂直管道上，且阀杆向上。水平安装时，手轮不宜朝下。

   • 管道对中：安装时，确保管道两端的法兰面与阀门法兰面平行对中。均匀对角拧紧连接螺栓，避免因管道应力或安装不当导致阀门变形、泄漏或操作力矩增大。

   • 支撑要求：对于大口径（如DN100及以上）阀门，或安装在垂直管道上的阀门，建议在阀门附近设置独立的管道支架，以承受阀门自重和操作力矩，保护阀门与管道。

3. 操作规范：

   • 顺时针旋转手轮为关闭，逆时针旋转为开启。

   • 启闭操作应平稳均匀，避免使用加力杆或冲击性外力，以免损坏阀杆、螺纹或密封面。

   • 阀门全开时，手轮不宜再过度用力拧紧。全关后，可再回旋 1/4~1/2 圈，以利于密封并防止热胀卡死。

4. 定期维护：

   • 定期检查阀杆填料处的密封情况。如发现有轻微渗漏，可对称均匀地拧紧填料压盖螺栓。若拧紧无效，则应停机更换填料。

   • 长期处于开启或关闭状态的阀门，建议定期进行数次全行程启闭操作，以清除可能沉积的杂质并使运动部件保持灵活。

   • 对阀杆外露螺纹部分，应定期涂抹适合的润滑脂（如二硫化钼），以减少摩擦，保护阀杆。

五、 运输、包装与储存

• 产品出厂时，阀门处于全开位置，法兰端面加装盲板或保护盖，以防止运输和储存过程中密封面及通道受损。

• 通常采用坚固的木质包装箱，内部有可靠的固定措施，确保长途运输安全。

• 阀门应储存于干燥、通风的室内仓库，避免与腐蚀性化学品共同存放。长期储存时，建议对加工外露表面（如阀杆、法兰端）涂抹防锈油脂，并定期检查。

六、 质量保证与售后服务

我们承诺提供的每台闸阀均为合格产品，随货附有产品合格证。在用户遵守产品说明书进行安装、使用和维护的前提下，自产品出厂之日起的一定期限内，如因产品制造质量问题导致性能故障，我们将依据国家相关法律法规和公司规定，提供相应的维修、更换或技术支持服务。具体选型请根据实际工况咨询我方技术人员。
