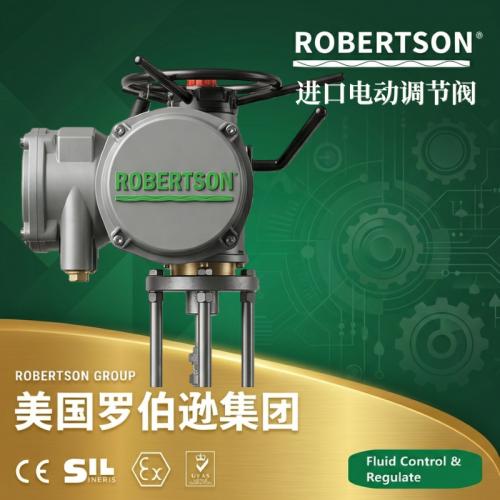

进口电动调节阀(RBS进口电动调节阀)

美国罗伯逊ROBERTSON进口电动调节阀是工业自动化控制系统中的核心执行单元，由高品质调节阀体与智能型电动执行器组合而成。控制系统将工艺参数（如流量、压力、温度等）与设定值的偏差信号经PID调节后输出4-20mA标准电流信号至电动执行器，执行器驱动阀杆带动阀芯产生位移，改变阀芯与阀座间的流通截面积，从而实现对介质流量、压力、温度或液位的连续自动调节。产品广泛应用于石油、化工、电力、冶金、轻工、食品、制药、暖通空调及城市集中供热等行业的自动控制系统中。

根据不同的工况条件和控制要求，本产品提供多种阀体结构方案。

• 单座调节阀：阀体内只有一个阀芯和阀座，具有泄漏量小（可达ANSIⅣ级或Ⅴ级）、许用压差较大的特点，适用于对泄漏要求严格、压差较小且口径不大的洁净介质工况。但流通能力相对较小，不适合大压差场合。

• 套筒调节阀：阀芯采用套筒导向，阀塞在套筒内上下运动。套筒上开有特定流量特性的窗口，介质通过窗口节流。该结构平衡型好、允许压差大、稳定性高、噪音低，适用于压差较大、对噪音有要求的工况。套筒可设计成多孔式以降低气蚀和噪音。

• 双座调节阀：阀体内有两个阀芯和两个阀座，流体在上、下阀芯处形成两个流通通路。由于上、下阀芯所受介质推力方向相反，可相互平衡，故许用压差大，适用于高压差、大口径场合。但泄漏量较大（一般为ANSIⅢ级），不适合对泄漏要求严格的工况。

• 三通调节阀：阀体具有三个接管通道，分为合流型和分流型两种。合流型将两路进口介质混合成一路出口；分流型将一路进口介质分成两路出口。适用于介质分流、合流及温度控制等场合。

• 波纹管密封调节阀：在阀杆处采用波纹管密封与填料双重密封结构，波纹管将介质与大气完全隔离，实现零泄漏。适用于剧毒、易燃易爆、贵重或强腐蚀性介质的控制。

本产品阀芯可根据调节系统的要求选配不同的流量特性。

• 等百分比流量特性（对数特性） ：单位行程变化所引起的流量变化与该点的流量成正比。即小开度时流量变化小，调节平稳；大开度时流量变化大，调节灵敏。适用于负荷变化较大的场合，是应用***广泛的特性。

• 线性流量特性：单位行程变化所引起的流量变化是常数。即流量与行程成线性关系。适用于负荷变化较小的场合或调节系统本身具有非线性补偿能力时。

• 快开流量特性：小开度时流量就达到很大，行程再增大流量变化很小。适用于快速开启和关闭的两位式控制，不宜用于调节。

本产品配套的智能型电动执行器采用先进的微处理器控制技术，具备以下功能特点：

• 信号控制：接受标准的4-20mA（或0-10V、1-5V等）模拟量控制信号，通过伺服放大器驱动电机正反转，实现阀位自动调节。同时输出4-20mA阀位反馈信号至控制室，实现闭环控制。

• 断信号保护：可设定控制信号丢失时的阀门保护状态——全开、全关或保持原位，防止因信号中断造成工艺失控。

• 手动/自动切换：执行器配备手动离合装置，可在断电或检修时通过手轮进行手动操作，无需拆除电机。手动/自动切换机构安全可靠，带电时自动复位至电动状态。

• 限位与保护：内置开到位和关到位机械限位开关，以及电子式行程限位。过力矩保护功能在阀门卡滞或力矩超限时自动切断电源，保护执行器及阀门不受损坏。

• 阀位显示：执行器顶部设有机械式阀位指示器，可直观显示当前阀门的开启百分比。可选配数字式液晶显示屏，显示阀位、输入信号、输出力矩等参数。

• 通讯接口：可选配RS485通讯模块（Modbus RTU协议、Profibus DP等），实现与DCS/PLC系统的数字化通讯，减少模拟信号传输误差，便于组网和集中监控。

• 防护等级：标准型防护等级IP65，户外型可达IP67；可选防爆型（Ex dⅡBT4/CT4），适用于爆炸性气体环境。

本产品提供软密封和金属硬密封两种密封结构，泄漏等级符合ANSI/FCI 70-2标准。

• 软密封：阀座密封面采用聚四氟乙烯（PTFE）或增强聚四氟乙烯（PPL）等非金属材料，密封性能优异，可达ANSIⅥ级（气泡级零泄漏）。适用于常温、无颗粒、对泄漏要求高的洁净介质。

• 金属硬密封：阀芯与阀座密封面堆焊司太立合金或喷涂碳化钨等硬质合金，经精密研磨配合，形成“硬对硬”密封结构。可达ANSIⅣ级或Ⅴ级泄漏标准。适用于高温、高压、含少量颗粒或冲刷性介质，软密封材质无法胜任的场合。

• 泄漏等级选择建议：对泄漏要求极为严格（如剧毒、真空、贵重介质）的工况应选软密封或波纹管密封（Ⅵ级）；一般工艺调节可选Ⅳ级（标准金属密封）或Ⅴ级（高精度金属密封）。

本产品提供丰富的材质配置方案，用户可根据介质腐蚀性、温度及压力灵活选配。

阀体材质：

• 铸铁（HT250）：适用于水、空气、无腐蚀性介质，温度≤200℃

• 铸钢（WCB）：适用于蒸汽、油品、非腐蚀性气体，温度≤425℃

• 不锈钢（304/304L）：适用于弱腐蚀性介质、食品、医药，温度≤200℃

• 不锈钢（316/316L）：适用于强腐蚀性介质、海水、醋酸、含氯环境，温度≤200℃

• 特种合金（哈氏合金、蒙乃尔、钛材等）：适用于强酸、强碱及苛刻腐蚀工况

阀内件材质：

• 不锈钢（304/316/17-4PH）

• 堆焊司太立合金（Stellite）

• 喷涂碳化钨（WC）

密封材质：

• 聚四氟乙烯（PTFE/PPL）：软密封，耐温-40℃～+230℃

• 石墨/金属：硬密封，耐温-196℃～+550℃

填料材质：

• 聚四氟乙烯V形填料：常温工况

• 柔性石墨环：高温工况

• 波纹管+石墨填料：零泄漏要求

• 调节精度高：智能型执行器采用数字PID算法，定位精度可达±0.5%，回差≤0.5%，死区可调，响应速度快，适用于对控制品质要求较高的工艺环节。

• 可调比宽：常规可调比30:1，特殊阀内件设计可达50:1或100:1，满足宽流量范围调节需求。

• 允许压差大：套筒结构及平衡型阀芯设计，可承受较大压差，不易发生阀芯振动或关闭不严。

• 噪音低、抗气蚀：套筒窗口多孔分流设计有效降低高速流体产生的噪音和气蚀，延长阀内件寿命，满足环保噪音标准。

• 双向密封能力：部分型号阀芯阀座采用对称设计，可实现双向密封，适应介质流向可能变化的管路。

• 故障安全功能：智能执行器可设定信号丢失、电源故障时的阀门保护位置（全开/全关/保位），防止事故扩大。可选配备用电池或弹簧复位装置，实现断电自动复位。

• 阀位实时反馈：4-20mA反馈信号使控制室可随时掌握阀门真实开度，形成闭环控制，提高系统可靠性。

• 结构坚固、维护简便：阀体采用模块化设计，阀内件可快速拆卸更换。执行器与阀体连接符合ISO 5211标准，互换性强。

• 石油化工：各类反应器进料流量控制、塔器进出料调节、加热炉燃料气/燃油压力调节、产品输送管线压力控制、酸碱储罐pH值中和调节。

• 电力行业：锅炉给水调节阀、减温减压装置喷水调节阀、汽轮机旁路压力控制、除氧器压力/水位控制、循环水系统温度调节。

• 集中供热与暖通空调：换热站一次侧蒸汽/热水流量调节、二次侧供水温度控制、空调冷冻水/冷却水流量调节、风机盘管水系统分区控制。

• 冶金行业：高炉煤气压力调节、转炉烟气冷却系统喷水量控制、轧钢加热炉空燃比调节。

• 食品与制药：发酵罐温度控制、CIP清洗液配比调节、纯化水/注射用水管路流量控制、蒸汽灭菌柜压力调节。卫生级配置可满足GMP要求。

• 环保与水处理：污水处理厂曝气量调节、加药系统药剂流量控制、反渗透系统进水压力调节、污泥脱水机进料量控制。

• 船舶与海洋工程：压载水系统流量调节、燃油供油单元压力控制、冷却水温度调节。

本产品严格按照国内外先进标准体系设计、制造和检验。

• 设计与制造：GB/T 4213、IEC 60534、ANSI/FCI 70-2、ASME B16.34

• 结构长度：GB/T 12221、ASME B16.10

• 法兰连接：GB/T 9113、HG/T 20592、ASME B16.5

• 压力-温度等级：GB/T 12224、ASME B16.34

• 泄漏等级测试：ANSI/FCI 70-2、GB/T 4213

• 气密性试验：GB/T 13927、API 598

• 电动执行器标准：JB/T 8219、JB/T 8220

• 防爆认证（选配） ：GB 3836（Ex dⅡBT4/CT4）、ATEX、IECEx

• 防护等级：GB/T 4208（IEC 60529）

• 质量体系：ISO 9001:2015质量管理体系

选型建议：用户应根据以下工艺参数选型——

• 流体特性：介质名称、温度、压力、腐蚀性、粘度、含固量、清洁度，以确定阀体材质（铸铁/铸钢/不锈钢/合金）、密封型式（软密封/硬密封）、填料材质及是否需要波纹管密封。

• 工艺参数：***大/正常/***小流量、阀前阀后压力、允许压降、管道口径及连接法兰标准，以计算所需流通能力（Cv/Kv值），确定阀门口径和阀芯形式（单座/套筒/双座）。

• 控制要求：所需流量特性（等百分比/线性/快开）、可调比、泄漏等级、控制信号类型（4-20mA或其它）、是否需要故障安全（保位/全开/全关），以确定阀内件和执行器功能。

• 环境条件：安装场所是否有爆炸危险（需防爆）、防护等级要求（IP65/IP67）、环境温度、是否户外露天，以确定执行器防护型式及防爆等级。

• 附件选配：是否需要阀位变送器（4-20mA反馈）、限位开关（开到位/关到位信号）、保位阀（气动调节阀用）、空气过滤减压器等。

安装注意事项：安装前应核对产品铭牌参数是否与设计一致。阀体上一般标有介质流向箭头，必须按箭头方向安装（双向密封除外）。调节阀应尽量安装在水平管道上，并保证阀杆垂直向上，以降低摩擦和偏移。阀前阀后应留有足够直管段（一般前5D后3D）以保证流量测量和调节稳定。对于大口径或重型阀门，应在阀体下部设置独立支架，避免阀门承受管道重量。

调试与运行：安装完成后应先手动操作执行器，确认阀芯全程运动无卡阻、行程限位设置正确、阀位指示与实际一致。通电后先给入4mA信号确认阀门处于全闭位置，再逐渐增加到20mA确认全开位置，检查反馈信号是否与给定信号成线性对应。对于高温工况，应先通入热源预热阀体，待温度均匀后再投入自动控制。运行中应定期检查阀杆填料处有无外漏，执行器有无异常发热或噪音，并对执行器传动部件加注适量润滑脂（按说明书周期）。每6-12个月应对阀内件进行检查，清理阀腔内积垢，更换磨损的密封件和填料。

常见故障处理：阀位震荡可能是PID参数不当或执行器死区设置过小；阀位偏差大可能因阀芯磨损或执行器推力不足；动作迟缓可能因填料过紧或执行器电容老化。对于长期未使用的调节阀，投用前应先手动活动阀杆，防止因沉积物卡死。

更多选型细节及定制方案，请向美国罗伯逊ROBERTSON®专业技术团队咨询。
