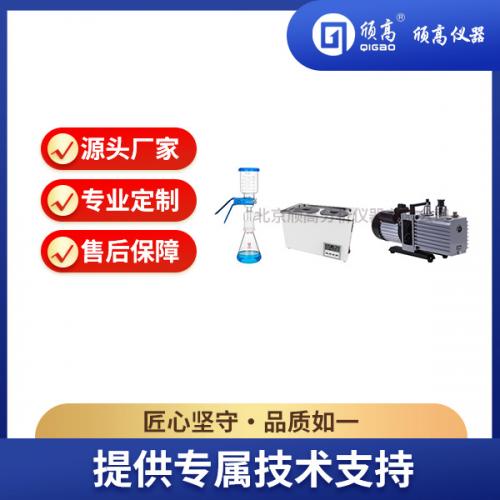

HSY-2293焦化沥青类产品喹啉不溶物测定仪

HSY-2293焦化沥青类产品喹啉不溶物测定仪

颀高仪器焦化沥青类产品喹啉不溶物测定仪依据GB/T2293《焦化沥青类产品喹啉不溶物试验方法》的标准设计制造的，喹啉不溶物是指在特定条件下无法溶解于喹啉溶剂中的物质部分。本仪器适用于用高温煤焦油生产的喹啉不溶物含量的测定。适用于从煤焦油或其他类似原料中提取得到的各种焦化沥青类产品的质量控制和研究工作。

HSY-2293焦化沥青类产品喹啉不溶物测定仪

一、主要技术特点

1、不锈钢电热管加热，确保试验的安全性。

2、温控器PID控制，高亮度温度显示，控温精度可达±0.5℃，Pt100温度探头。

3、水浴采用不锈钢制作，不生锈，方便清洁。

4、带有不锈钢浮球开关，可以防止干烧，低于水位时自动断开加热。

5、直联旋片式真空泵，防止返油，抽气速率快。

6、风冷结构散热窗，散热效率高，可以保证真空泵持续运营。

7、砂芯抽滤装置采用高硼硅玻璃，壁厚均匀，无气泡玻璃光洁透明，流量快，耐压和密封性能好。

8、仪器带有稳压电源，具有市电补偿功能，保证测试过程中不受电压波动影响。

二、主要技术参数及指标

1、加热装置： 不锈钢电热管加热

2、控温装置： 数显PID温控仪控温

3、温度范围： 室温~100度

4、控温精度： 0.5度

5、加热功耗： ≤500W。

6、泵的形式： 直联旋片式真空泵

7、过滤形式： 砂芯过滤装置

8、工作电源： AC（220±10%）V、50Hz

9、适用温度： 15℃∼35℃；相对湿度：≤85%

三、仪器操作步骤

测试原理：首先需要准备样品，并按照指定的比例将一定量的试样与喹啉混合。之后，通过过滤分离出未溶解的部分，并经过清洗、干燥等步骤后称重。***后，基于原始试样的重量计算出喹啉不溶物的质量百分比。

1、准确称取试样中其喹啉不溶物含量满足75mg~150mg的试样量(称准至0.0002 g),煤焦油及沥青等试样置于洁净干燥的100mL烧杯中，改质沥青试样置于离心试管中，加入25mL喹啉，用玻璃棒搅拌均匀。

2、将装有试样的烧杯或离心试管，与装有喹啉的硬质玻璃洗瓶一起浸入(75士5)℃的恒温水浴中，试样连续搅拌，30min后取出，准备抽滤。

3、将搅拌使用的玻璃棒用热隆啉冲洗干净，洗涤液置于盛装试样的烧杯或离心试管中。

4、对装有改质沥青试样的离心试管应置于离心机中，在4000r/min的转速下离心20min后取出再抽滤。

5、装好过滤装置，将干燥的硅藻土2g~3g,加到洁净干燥至恒重的过滤器中，并全部称重，精确至0.000 1 g

6、用少量唑啉浸润6.5规定的过滤器中的硅藻十，将溶解后的试样缓慢倒入过滤器中，同时进行抽滤。

7、用30mL热喹啉分数次洗涤烧杯或离心试管，使残渣全部转移到过滤器中，再用50mL的热喹啉多次(每次约10mL)洗涤过滤器中的残渣，并同时进行抽滤，抽滤时应保证唑啉的温度。

8、热喹啉洗涤抽滤后用100mL左右热甲苯分7次至8次过滤洗涤，洗至无明显黄色，滤液呈无色透明状。

9、热甲苯洗涤抽滤后再使用50mL丙酮分数次过滤洗涤，之后继续抽滤5min。

10、移开过滤器，用滤纸擦净过滤器外部，将过滤器连同硅藻土及不溶物一同置于115℃~120 ℃千燥箱中干燥90min后取出，稍冷，置于于燥器中冷却至室温，并称量至恒重，称准至0.0001g。

11、使用过的玻璃砂芯过滤坩埚在1+1盐酸中煮沸约20min,用蒸馏水清洗干净，于105℃~110℃的干燥箱中干燥恒重，放入干燥器中保存，以备用。

12、根据国家标准计算喹啉不溶物质量分数。
