BJ41H夹套保温截止阀
一、夹套保温截止阀 产品概述
本公司的夹套保温截止阀，是主要用于石油、化工、冶金等多类系统中，以输送常温下会凝固的高粘度介质，是BJ41W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。夹套保温截止阀适用于化工、化肥行业的管路上，夹套内涵入蒸汽能制止介质结晶。夹套保温截止阀被应用于石油、化工、冶金等多类系统中。
 |
 |
|

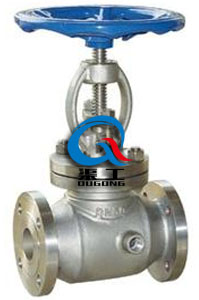

夹套保温截止阀 |

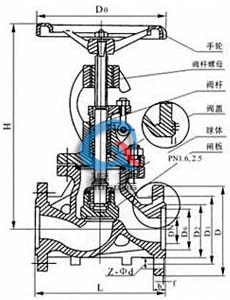

夹套保温截止阀 内部结构尺寸图 |
二、夹套保温截止阀 应用规范
|
设计制造 |
GB12234-89、GB12234-89 |
|
结构长度 |
GB12221-89、GB12221-89 |
|
法兰尺寸 |
JB/T79-94、JB/779-94 |
|
阀门检查和试验 |
GB13927 |
三、夹套保温截止阀 试验压力及主要性能规范
|
型号 |
公称压力 |
试验压力 |
适用温度 |
适用介质 |
保温套压力 |
|
Shell |
Seal |
|
BJ41W-25 |
2.5 |
3.75 |
2.75 |
≤200 |
Acetic urea |
≤1.3 |
|
BJ41W-40 |
4.0 |
6.0 |
4.4 |
|
BJ41W-64 |
6.4 |
9.0 |
6.6 |
Acetic urea |
|
BJ41W-25 |
2.5 |
3.75 |
2.75 |
|
BJ41W-40 |
4.0 |
6.0 |
4.4 |
|
BJ41W-64 |
6.4 |
9.0 |
6.6 |
四、夹套保温截止阀 主要零件材料及通途
|
零件名称LTEM |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
|
阀体/阀盖BODY/CAP |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
|
闸板WEDGE |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
1Cr13 |
|
阀杆STEM |
1CR18NI9TI |
00cr18ni10 |
1CR18NI12MOTI |
OOCR17NI14MO |
1Cr13 |
|
填料PACKING |
PTFE纺织 |
PTFE纺织 |
PTFE纺织 |
PTFE纺织 |
石墨 GRAPHITE |
|
垫片GASKET |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304GRAPHITE+304 |
|
压盖GLAND FLANGE |
ZG1CR18NI9TI |
ZG00CR18ni10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
|
填料压环STUFFING RING |
1CR18NI9TI |
00CR18NI10 |
1Cr18NI12MOTI |
OOCR17NI14MO |
1Cr13 |
|
螺栓BOLT |
1cr17ni2 |
1CR17NI2 |
1Cr17NI2 |
1Cr17Ni2 |
35CrMoA |
|
螺母NUT |
1cr18ni9ti |
1CR18NI9TI |
1Cr18NI9ti |
1Cr18NI9ti |
45 |
|
 |
|
|
|
 |
