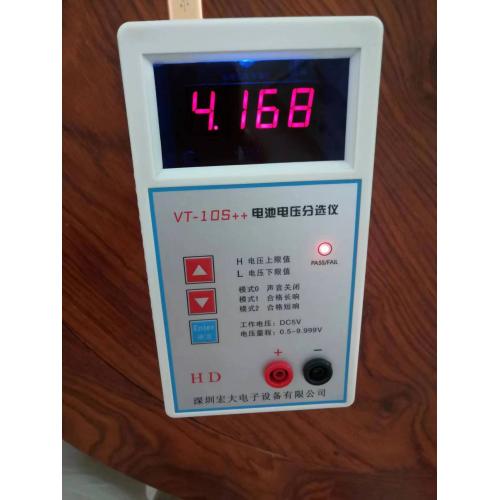

[促销] VT-10S++电池电压分选仪电池电压筛选仪

深圳市宏大电子设备有限公司生产销售VT-10S++电池电压分选仪电池电压筛选仪免费保修2年终身维护！

☆   注意事项 ☆：

1.  请使用原装配件，请不要尝试打开仪表或进行改装。

2.  分选仪供电工作电压是DC：5V：严禁输入高于5.5V电压！

3.  分选仪量程：0.5-9.999V：请 勿 超 量 程 测 试！

4.  如果需要打开底部的支架，请先按住支架上半部分固定部位再打开。

5.  分选仪测试时区分正负极，正负极接反不会开启测试。

一：概述

VT-10S+ 电压分选仪是深圳市宏大电子设备有限公司专门测试电压的仪表，其测试速度超快、精度高、并能设置范围，声光报警提示。通过测得电压值来快速判断和筛选电池的优劣状态。测试效率高，操作简便，大大节省了人工和生产成本。其广泛适用于各类电池、电芯生产厂家；同时也非常适合各电池经销商、电池终端用户对电池或电芯进行高效的来料检测。

二：性能参数

三: 各按键与界面模式功能说明：

确认 ：按该键可进入参数范围设置、模式选择、进入下一步：

△▽ ：数值设置、模式选择键（每按一下可使数值递增\递减‘1’）

0. 按一下“确认”键：

1. 显示第1项：L：电压下限。……（可能通过△▽《设置电压范围的***小值》

2. 再按一下确认键  第2项： H：电压上限。……（设置电压范围的***大值）

3. 再按一下确认键  第3项：F：报警模式：（注：部分机型才有模式3和模式4设置）

模式F 0是无声音提示，合格亮绿灯，不合格亮红灯：

模式F 1是合格长响，亮绿灯：不合格不响亮红灯：

模式F 2是合格短响，亮绿灯：不合格不响亮红灯：

模式F 3是合格不响，亮绿灯：不合格常响亮红灯：

模式F 4是合格不响，亮绿灯：不合格短响亮红灯。

注：红绿色指示灯模式（在范围内亮绿灯、不在范围内亮红灯），此为程序默认。

4. 再按一下确认键第4项：SP 1…5测试速度，（注：SP  1为***快，SP  5***慢）

四: 连接说明：

1. 双USB公头插头，一头插入仪表顶部的USB插头母座：

2. 另外一头插入5V适配器插头，插头接入市电插座。（注：请注意连接完好）

或另外一头插入5V移动电源（充电宝）（注：请确保移动电源是5V输出）

3. 将测试表笔接线端子红色插入仪表器面板红色插孔（上标有“+”），

黑色端子插入仪器面板黑色插孔（上标有“-”）。

4. 测试时，红色表笔接触电池正极，黑色接触负极。（注：请注意接触充分）

五: 具体操作示例：（仅供参考）

（注：以设置范围3.90-4.00V，模式1范围内长响报警，速度2测试为例）

5.1  连接好电源线及测试线，打开仪表顶部电源开关开机；

5.2  按‘确定’键，此时界面显示L，约1秒后跳入电压下限设置界面，

通过‘▲▼’键将电压范围***小值设置为3.900；

5.3  再按‘确定‘键，此时界面显示H，约1秒后跳入电压上限设置界面，

通过‘▲▼’键将电压范围***大值设置为4.000；

5.4  再按‘确定‘键，通过‘▲▼’键将界面调节显示F 1；

5.5  再按‘确定‘键，调节测试速度为SP2，调好后再按’确定‘键回到测试界面。

5.6  开始测试，

如所测的结果数值在3.90-4.00V内，则亮绿灯，同时一直滴滴的长响，

如所测的结果数值不在3.9-4.00V内，则亮红灯无声音。

5.7 测试完成，关掉开关，断开电源。
