定量控制系统 定量装车 定量灌装(WF)

定量控制系统  定量装车 定量灌装

前面板图：

 一、主要技术参数

 1、仪表输入信号：

（1）流量脉冲信号

    频  率：0~5KHz

    占空比：35~65%

    幅  值：3.5~24V

（2）流量变送器输出信号：4—20mA

        量程范围 ：0--50000L/h（50m3/h）

2、控制输出：1~2 路电磁继电器触点开关，容量220V/ 2A

3、定量方式：体积定量或质量定量。体积单位： 升；质量单位：千克

（也可按用户要求设计定量单位，如 0.01Kg、0.01L等）

4、定量： 99999.9 Kg  (或L)

5、掉电数据保护功能

6、2000次定量记录(按日期查询)，1000天日总量(按月查询)，42个月总量保存查询(顺序查询)。

7、通讯功能（可选） ：RS-485，ModBus RTU软件协议

8、4~20mA输出功能（可选）

9、外形尺寸：160x80x120 mm 开孔尺寸；；154x75 mm

10、仪表供电：180~265VAC，45~65Hz，(其他供电方式如DC24V可在订货时提出)

11、环境条件：温度 -20—55℃；湿度 ≤95％RH,无冷凝；海拔 ≤3500m。

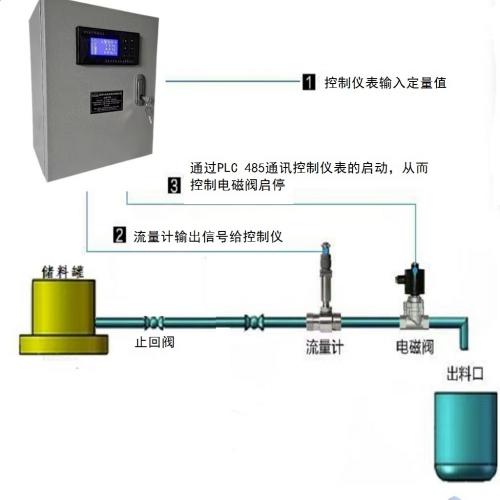

流量定量控制仪与流量传感器及控制流量通断的执行机构（一般是电磁通断阀）一起，组成完整的流量定量控制系统。

本流量定量控制仪按输入信号分为频率脉冲输入型和流量变送信号输入型两种供用户选择订购。

本流量定量控制仪接受流量传感器发出的频率脉冲信号(频率脉冲输入型)/流量传感变送器输出的4—20mA电流信号(流量变送信号输入型)，根据已设定好的仪表系数/流量量程、介质密度等，实现流量的定量控制功能。

本流量定量控制仪还具有瞬时流量显示、总量累积、当天总量累积、当月总量累积存储及历史记录查询等功能。

本流量定量控制仪人机交互由液晶显示屏和6个操作按键组成。

本流量定量控制仪具有RS-485串行接口，上位机可通过Modbus_RTU协议与之通信。

本流量定量控制仪功能丰富实用，工作安全可靠，界面友好，操作使用直观简单，我们在这里只做些解释性的简要说明。
