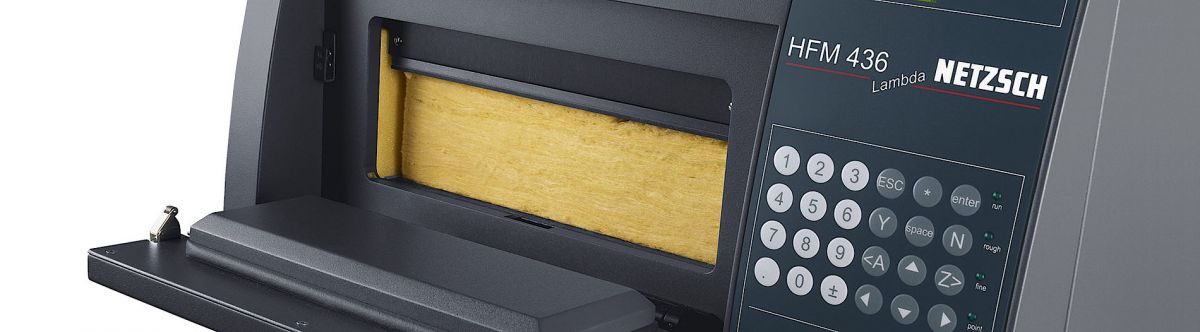

[代理] 德国耐驰HFM 436 Lambda热流法导热分析仪(HFM 436 Lambda)

为了满足业界对于高性能的绝热材料导热性能测量系统的要求，NETZSCH 公司推出了新型 HFM436 系列热流导热仪。这一系列仪器提供了一系列的优越特性，树立了精确、快速、易操作与性价比高的工业新标准。

HFM 436 Lambda 能够测量 305 × 305 mm（或 610 × 610 mm）的样品，厚度范围可从几毫米到 100（或 200）mm。全部测试功能自动完成；马达控制的平板移动；测量设置与运行十分快捷；样品夹在两个热流传感器中间测试，温度梯度固定或可调。在几分钟的温度与温度梯度稳定期后，使用内嵌的控制器或外部电脑测得样品的导热系数与热阻。

自动上板移动与样品厚度测量，这简化了测试准备过程。

借助于专利的平板温控系统 (US-patent No. 5,940,784 (1999)) 与双热流传感器设计，仪器能够快速地提供准确的测量数据。

所有测试参数与校正数据可存于电脑内作为存档。

扩展特性

• 内置的打印机

• 可变的外部负载

• 若配备扩展选件，可用于测量较高导热系数的样品

HFM 436 Lambda 导热系数测量符合 ASTM C 518, ISO 8301, JIS A 1412, DIN EN 12939, DIN EN 13163 与 DIN EN 12667 等相关国际标准。

HFM 436 Lambda - 技术参数

HFM 436 Lambda - 软件功能

HFM 436 Lambda 热流法导热仪的各子型号均使用微处理器内置的 Q-Test 软件进行控制。测试条件使用小型操作面板输入，测试完成后能够直接打印测量结果。

如果使用安装于 PC 机上的基于 32 位 Windows^® 操作系统的 Q-Lab 软件，则能够更为灵活地对校正测试与样品测试进行温度程序编制、数据查看与储存。

HFM 436 Lambda - 应用实例

乙丙橡胶泡沫

图中所示为乙丙橡胶泡沫的测量结果，使用 HFM 436/3/1 E 进行测量。同时显示的是由客户提供的该材料的理论值。可以明显地看到测量结果与相关文献值之间的偏差在 2.5% 以内。此外，可以看到连接外部冷却器的 HFM 436/3 能够在 -20°C 的低温下进行测试。

膨胀聚苯乙烯

膨胀聚苯乙烯是在绝热建筑材料领域使用得***多的材料之一。例中显示了对一种商业化的膨胀聚苯乙烯材料（EPS 040）的质量检测结果。在 24°C 、以及按照 DIN EN 13163 标准在 10°C 下测量了同一批号中的十个样品。可以清晰地看到不同样品之间的测量偏差小于 1%。根据 DIN 13163 计算得到的导热系数 λ 90/90 为 0.03808 W/(m*K)。

微孔绝热材料

为了验证热流法与其他标准导热测试方法（如作为***法的保护热板法 GHP）的测量结果的可比性，进行了一系列的测试，图中显示了对其中一种微孔绝热板使用不同的 NETZSCH 热流法导热仪以及保护热板法导热仪的测量结果比较。由不同仪器获得的数据在各对应温度内偏差均小于 2.5%。这清楚地证明了 HFM 436 系列仪器的优异性能。

绝热玻璃纤维 -- 不同载荷下的测试

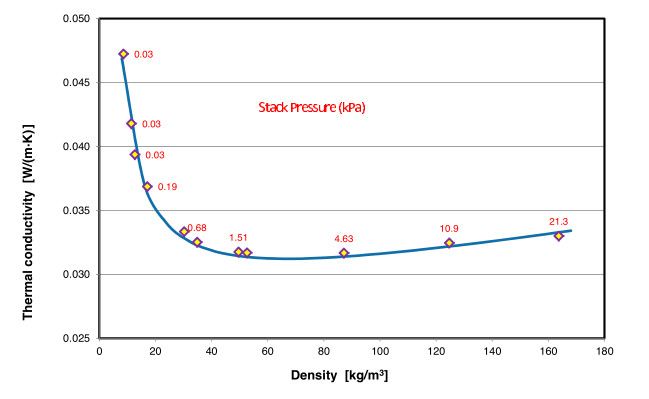

因为 HFM 436 Lambda 具有可变载荷的功能，特别适合于测量可压缩材料（导热性能和密度有关），这里介绍的案例展示了绝热玻璃纤维的热传导测量结果。当载荷（载荷表示为表面压力）增加时，试样逐步被压缩，由于热辐射的减少而导致综合的热导率下降，随着压力进一步增大，由于试样自身的热传导增加而使热导率又有所上升。

混凝土 -- 高导热材料测试

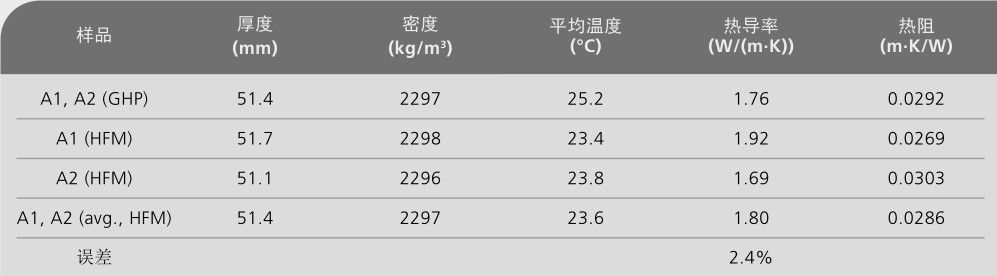

HFM 436 Lambda 测试较高导热系数材料的关键是配备扩展配件（Instrumentation kit）。下图对三种类型的混凝土样品进行测试，得到的热导率结果与保护热板法（GHP）测得的热导率结果十分吻合。

HFM 436 Lambda - 相关附件

- 扩展选件（Instrumentation kit） -- 用于较高导热系数的材料
  只要配备一套选件，HFM 436 lambda 便能测试热导率更高的材料，比如混凝土，木制材料，砖瓦等。这些材料通常非常坚硬，这会使得在测试过程中产生更高且非均匀的界面热阻。选件中包含放置于上下接触表面的可压缩的薄垫，以及在样品表面放置的辅助热电偶。

- 可变的外加载荷
  HFM 436 lambda的一个新特点是允许使用者在试样上施加精确的载荷，以控制可压缩样品的厚度和密度。此功能还能够确保样品和加热板在整个表面上的紧密接触，以得到尽可能小的、均匀的接触热阻，确保热导率测量的重复性。

- 用于校正的标准样品。

- 用于低温下测量的冷却水浴。
