产品名称：内径25.4mm贵金属滑环

产品编号：VSR-T25

详细说明：

T25是标准的过孔式滑环，其轴的中心位置有φ25.4mm（1.0 Inch）的通孔可通过气压，液压管或驱动轴通过。多触点贵金属纤维刷接触,长寿命设计，精密双滚珠轴承，铝合金外壳，可选的安装法兰。具有工作可靠，驱动扭矩低、电气噪音低、体积小等特点。

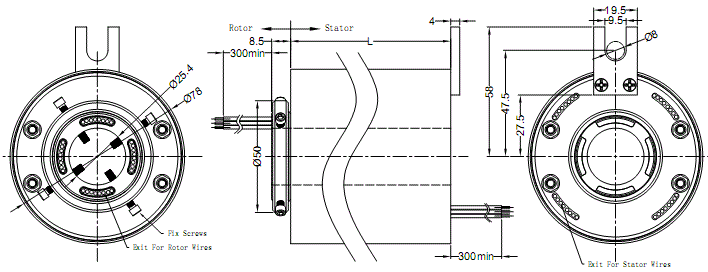

A.）尺寸图 (单位：毫米)

内径(mm)	25.4
外径(mm)	78.0
长度(mm)	L=21.35+P4.0+S3.0

P：电源通路数（10A/路）
S：信号环通路（5A/路）
B.）性能规格

工作电压	380V AC/DC
电流	5、10A/路
转速	250转/分
绝缘电阻	1000MΩ@500VDC
耐压	AC 600V@60Hz, 60S
电气噪音	70 milliohms MAX @5rpm,50milliamps,6V DC
接触材料	贵金属
导线规格	0.5mm² 铁氟龙线
工作温度	-20℃～+80℃
储藏温度	-30℃～+90℃

C.）特点
   ●25.4mm通孔，78mm外径
   ●模块化设计
   ●信号电流可在同一个滑环内通过
   ●***高可达2500转(可选项)
   ●无需维护
D.）应用
   ●CCTV监控系统;
   ●医疗设备;
   ●机器人;
   ●实验设备;
E.）可选项
   ●更高的电压，电流可选
           (高压、大电流的屏蔽技术，可靠的物料、工艺可使产品达100A 2000V以上)
   ●更高转速
       （特殊的结构，工艺、材料，满足高速工作下高可靠性要求，可达2000Rpm）
   ●更宽的温度范围
        （专用物料、针对性的工艺，可使产品工作温度可达-60°C～200°C）
   ●更高的防护级别
          （模块化的防护级别，满足产品防尘防水要求，防护级别可达IP67，可选防爆型）
   ●出线方向可选择
       （转子可选择端面出线、辐射状垂直轴出线；定子可选择端面出线和侧面出线）
   ●安装法兰
         （转子、定子均可定制法兰，方便安装）
