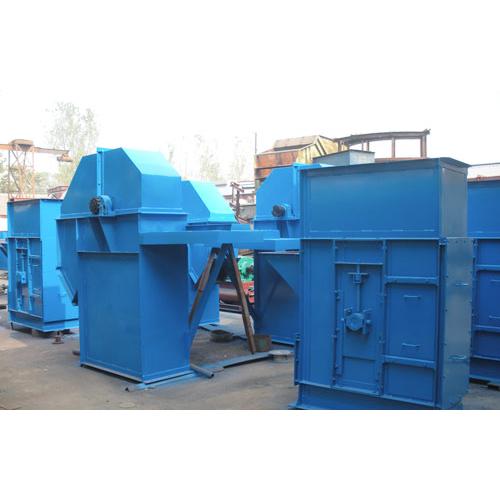

TD型斗式提升机结构形式
传动装置TD-D型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
TD-D型斗式提升机主要特点
1、驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
2、提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3、运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4、使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
TD-D型斗式提升机安装尺寸
TD型斗式提升机驱动配备表
|
提升机规格 |
传动装置型号 |
电动机功率（KW) |
电动机型号 |
减速机型号 |
|
右装传动装置 |
左装传动装置 |
|
TD100 |
C1 |
1.5 |
Y100L-6 |
250-Ⅵ-3Z |
250-Ⅵ-4Z |
|
C2 |
2.2 |
Y112M-6 |
|
TD160 |
C1 |
3 |
Y132S-6 |
350-Ⅵ-3Z |
350-Ⅵ-4Z |
|
C2 |
4 |
Y132M1-6 |
|
C3 |
5.5 |
Y132M2-6 |
400-Ⅵ-3Z |
400-Ⅵ-4Z |
|
C4 |
7.5 |
Y160M-6 |
|
TD250 |
C1 |
5.5 |
Y132M2-6 |
400-Ⅵ-3Z |
400-Ⅵ-4Z |
|
C2 |
7.5 |
Y160M-6 |
|
C3 |
11 |
Y160L-6 |
500-Ⅵ-3Z |
500-Ⅵ-4Z |
|
C4 |
15 |
Y180L-6 |
|
TD315 |
C1 |
7.5 |
Y160M-6 |
400-Ⅵ-3Z |
400-Ⅵ-4Z |
|
C2 |
11 |
Y160L-6 |
500-Ⅵ-3Z |
500-Ⅵ-4Z |
|
C3 |
15 |
Y180L-6 |
|
C4 |
18.5 |
Y200L1-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
|
TD400 |
C1 |
15 |
Y180L-6 |
500-Ⅵ-3Z |
500-Ⅵ-4Z |
|
C2 |
18.5 |
Y200L1-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
|
C3 |
22 |
Y200L2-6 |
|
C4 |
30 |
Y225M-6 |
|
TD500 |
C1 |
18.5 |
Y200L1-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
|
C2 |
22 |
Y200L2-6 |
|
C3 |
30 |
Y225M-6 |
|
C4 |
|
|
|
|
|
TD630 |
C1 |
22 |
Y200L2-6 |
650-Ⅵ-3Z |
650-Ⅵ-4Z |
|
C2 |
30 |
Y225M-6 |
TD-D型斗式提升机技术参数表
|
型号 |
TD160 |
TD250 |
TD315 |
TD400 |
|
料斗形式 |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
|
输送量(m3/h) |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
|
斗宽(mm) |
160 |
250 |
315 |
400 |
|
斗容(L) |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
|
斗距(mm) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
|
带宽(mm) |
200 |
300 |
400 |
500 |
|
斗速(m/s) |
1.4 |
1.6 |
1.6 |
1.8 |
|
物料量大块(mm) |
25 |
35 |
45 |
55 |
|
型号 |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
|
料斗形式 |
Q |
h |
zD |
Sd |
h |
zD |
Sd |
Q |
S |
Q |
S |
Q |
S |
Q |
S |
|
输送量(m3/h) |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
|
斗宽(mm) |
500 |
630 |
160 |
250 |
350 |
450 |
|
斗容(L) |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
|
斗距(mm) |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
|
带宽(mm) |
600 |
700 |
200 |
300 |
400 |
500 |
|
斗速(m/s) |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
|
物料量大块(mm) |
60 |
70 |
25 |
35 |
45 |
55 |
