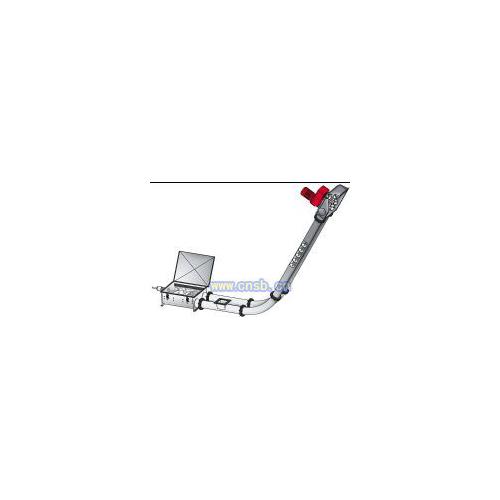

管链式输送机(TCS)

TCS管链式输送机

管链式输送机是输送粉状、小颗粒状及小块状等散状物料的连续输送设备，在密闭管道内，以链片为传动构件带动物料沿管道运动。当水平输送时，物料颗粒受到链片在运动方向的推力。当料层间的内摩擦力大于物料与管壁的外摩擦力时，物料就随链片向前运动，形成稳定的料流；当垂直输送时，管内物料颗粒受链片向上推力，因为下部给料阻止上部物料下滑，产生了横向侧压力，所以增强了物料的内摩擦力，当物料间的内摩擦力大于物料与管内壁外摩擦力及物料自重时，物料就随链片向上输送，形成连续料流。管链输送系统的优势
1.结构紧凑,占用空间小，可以三维改变输送方向 。
2.出口不必设置除尘器。 在输送物料时可充装气体。
3.物料沿着管子平滑输送，物料破损少，缓慢的弯道输送使很少的物料颗粒产生碎屑。
4.能耗***低 -- 运行成本***经济，整套系统只有一个电机来带动。
5.不会产生系统堵塞 -- 适合输送多种形态的物料。

技术参数型号 电机功率(KW)  输送能力(M3/H)  转 速(r/min)
TCS100       0.4-4         0.45--8          6-30
TCS125       1-5.5         2-11             6-30
TCS150       2-7.5         3-16             8-30
TCS200       3-15          5-30             6-20
TCS300       5-22          8-45             6-20
