喷漆废气处理方案工艺原理

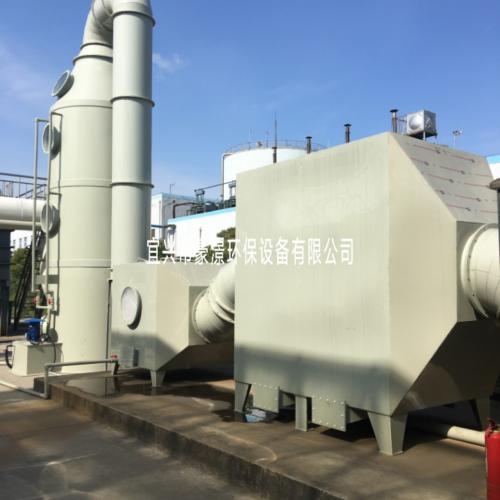

本工艺适用于中等浓度污染物的废气治理,车间的喷涂废气由现有的送风装置将喷涂废气引入湿式喷淋装置,在喷淋室中废气以1.2.0m/s左右的缓慢速度通过,接触时间为4秒。喷淋室内喷淋液经过雾化器的雾化形成层层水膜,废气中的细微颗粒(油漆颗粒、甲苯颗粒、二甲苯颗粒)被除尘器中的水捕获,形成较重的大颗粒沉降,固气得到分离,气体得到净化。
“固定吸附床装置”是利用活性碳强大吸附能力,在治理工艺中喷漆废气经过水喷淋装置后,再通过风管流到活性碳吸附床,与活性炭充分接触,在其中进行气尘吸附捕集、除味、氧化等过程,经该工艺治理后有机废气各项指标去除率均在95%以上, 清洁气体通过离心风机抽到高位烟囱达标排放。从而有效地解决了环境空气污染问题。
活性炭吸附具有比表面积大;良好的选择性吸附;吸附容量大;来源广泛价格低廉等特点。而此活性炭吸附剂就是采用来源广泛,成本低廉的工业气体专用活性炭,其活性再生周期与有机废气浓度、工作时间和吸附速率等因素有关,更换周期一般在3-6个月。
喷漆废气处理方案主要处理设备设计
1、喷漆废气处理方案风机选型
型号:4-72-5A
风量:10000 m3/h
风压:2000Pa
电机功率:11kw
数量:1台
2、喷漆废气处理方案风管设计:
主风管:
尺寸:500×500mm
材料:δ1.0mm 白铁皮
3、喷漆废气处理方案水喷淋装置:
(1)型 号:PL-10000
处 理 量:10000m3/h
气流操作速度:1.20m/s
外形尺寸:直径1500mm,高度5000mm
进气口尺寸:直径500
材 质:PP
数 量:1台
(2)循环水泵:
功率:2.2KW
布置形式:设置于水喷淋一体水箱上
4、喷漆废气处理方案干式过滤器
塔尺寸:L×B×H=1000mm×1500mm×1500mm
材质:PP
数量:1台
5、喷漆废气处理方案活性炭吸附塔塔体
塔尺寸:L×B×H=2000mm×1100mm×1700mm
活性炭填充方式:填充4层
材质:PP
数量:1台
|
